Seismometer

Strong Motion Detector

Skizze zur Funktion des Seismometer.
Abbildung: Heß (TU Darmstadt)

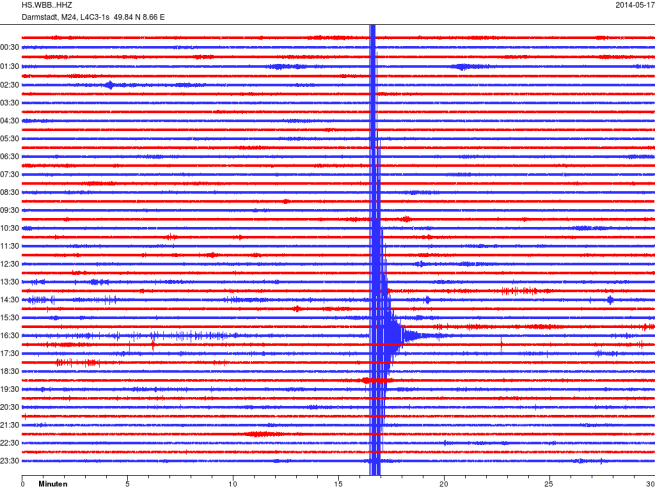

Seismogramm eines Magnitude 4,2 Bebens in Darmstadt 2014
Abbildung: Hessisches Landesamt für Umwelt, Naturschutz, Umwelt und Geologie

Das Seismometer erfasst die Schwinggeschwindigkeiten des darmstadtiums in allen drei Raumrichtungen (Nord-Süd, Ost-West und vertikal). Das Gerät erfasst Bodenbewegungen bis in den Bereich von Mikrometern (tausendstel Millimeter). Die Messung erfolgt elektromechanisch, d.h. bei Bodenbewegungen bewegen sich in dem Seismometer eine Spule und ein Magnet relativ zueinander. Dadurch entsteht eine elektrische Spannung, die ein Maß für die Schwingung ist. Das Seismometer ist in das Messnetz des Hessischen Erdbebendienstes am HLNUG integriert. Die Daten werden kontinuierlich online zur Zentrale in Wiesbaden übertragen, wo sie automatisch und in Echtzeit ausgewertet werden.



Am 17.05.2014 um 16:46 Uhr wurde der Untergrund Darmstadts von einem Beben der Magnitude 4,2 auf der Richterskala erschüttert. Rechts ist das dazugehörige Seismogramm, mit dem deutlichen Ausschlag des Bebens, zu sehen. Dieses Beispiel soll auch dazu dienen, einen Vergleich zu den aktuellen Seismometer Tagesplots zu bekommen.
